Höhenverstellbare Konsolen – Ausgleich von Deckenverformungen
Decken und Träger verformen sich über die Zeit unterschiedlich stark – die Laufschiene muss dennoch dauerhaft exakt in Waage bleiben.
Die Standardkonsole im Industrial Look ist nicht höhenverstellbar. Für Situationen mit Ausgleichsbedarf bietet H&T zwei höhenverstellbare Varianten:
Ausführung
Verstellprinzip
Einsatzbereich (OK Schienenprofil bis UK Decke)
Nachträgliche Verstellung
Mehrpreis
Industrial Look (Standard)
Grobjustierung über Lochreihe im U-Profil
bis max. 180 cm
Keine
im Grundpreis

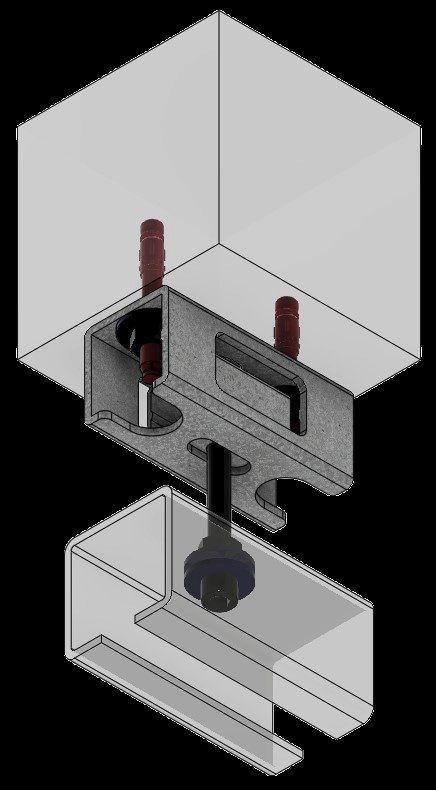

Abgehängt von Decke
Grobjustierung über Lochreihe + Feinjustierung über Schraube mit Innenantrieb
15 cm bis max. 180 cm
15–60 mm
+65 Fr./Stück
Direktmontage an Decke
Feinjustierung über Schraube mit Innenantrieb
9 cm bis max. 14 cm
15–30 mm
+65 Fr./Stück
Industrial Look (Standard)
Abgehängt von Decke
Gut zu wissen
Die Schraube mit Innenantrieb erlaubt eine Feinjustierung der Laufschienenhöhe auch nach erfolgter Montage – ohne dass die Deckenverankerung gelöst werden muss. Das ist besonders relevant, wenn Verformungen erst nach der Bauphase durch Nutzung des Raumes entstehen.
Hintergrund zum Verformungsverhalten je Trägerart: siehe Verformungsverhalten nach Trägerart.
