Grundformen der Raumtrennung (gerade, T, Eck, Kreuz)

Ob gerade Linie, Ecklösung oder Vierwege-Kreuzung – die Weichentechnik bestimmt die möglichen Formen.

Form

Beschreibung

Gerade Linienführung

Einfachste Form, durchgehende Trennachse ohne Richtungswechsel

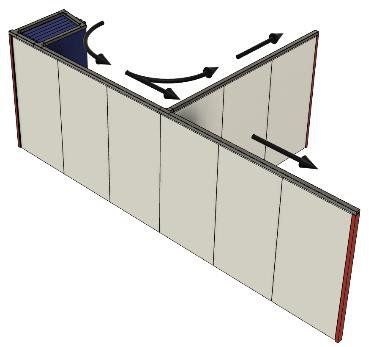

T-Konfiguration

Abzweigung im rechten Winkel, z. B. für Parkierung

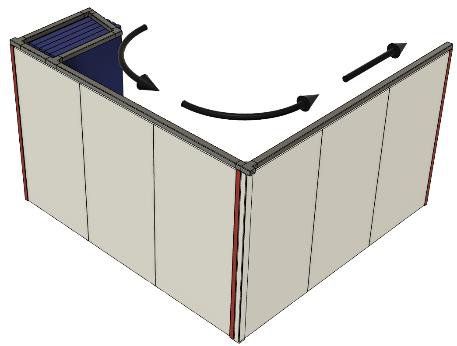

Ecklösung 90°

Richtungswechsel um 90° in der Trennlinie selbst

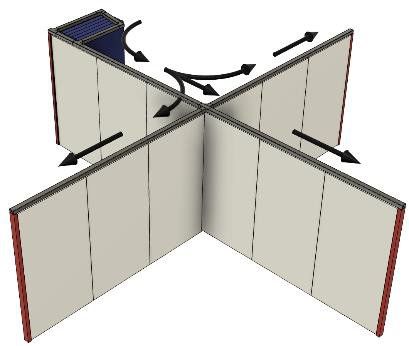

Kreuzweiche (4-Wege)

Vier mögliche Verfahrrichtungen an einem Punkt

Gerade Linienführung

T-Konfiguration

Ecklösung 90°

Kreuzweiche (4-Wege)

Alle vier Grundformen lassen sich mit derselben modularen Achsnutzung kombinieren – siehe Wirtschaftlichkeit durch modulare Achsnutzung.
