Design Switch – Endschalter im Detail
Ein kleines Bauteil mit grosser Wirkung: Der Design Switch macht die Wandposition für die Gebäudeautomation sichtbar.
Der Design Switch ist ein Endschalter, der in die Schiebewand integriert wird, um der Haustechnik die aktuelle Position der Wand zu melden. Damit kann der Elektriker die Signale des Endschalters in die Steuerung der Licht- oder Lüftungsanlage einbinden, sodass diese automatisch an die neue Raumaufteilung angepasst wird.

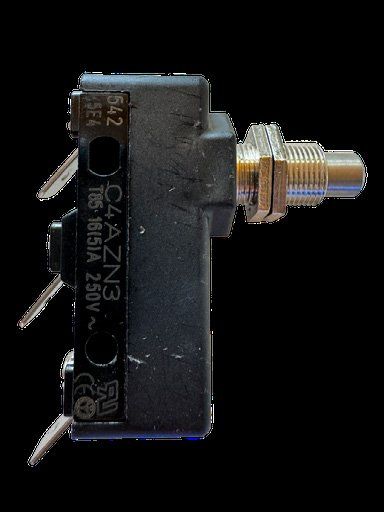

Design Switch – Mikroschalter mit Druckstift
Einbauposition im Wandanschlag
Kennwert
Angabe
Typ
Mikroschalter mit Druckstift, stiftbetätigt
Schaltleistung
250 V, 16 A, 1 CO (Wechsler)
Gewinde
M10 x 0.75
Anschluss
Flachstecker 6.3 mm
Einbau: im Wandanschlag der Design-Schiebewand, zentrisch auf der Achse, 300 mm ab Unterkante Schienenprofil.
